QR Code vs. Data Matrix Code : principes, différences et pourquoi le code DM est idéal pour la numérisation des lames de pathologie

Introduction aux codes-barres 2D en pathologie numérique

À l’ère de la pathologie numérique et de la numérisation des lames, un suivi efficace des échantillons et une bonne gestion des données sont essentiels. Les codes-barres bidimensionnels ont révolutionné la manière dont les laboratoires médicaux gèrent leurs vastes collections d’échantillons tissulaires. Parmi ceux-ci, les QR Codes et les Data Matrix Codes (codes DM) sont les technologies les plus répandues. Cet article explore leurs principes techniques, leurs principales différences et explique pourquoi le code Data Matrix s’impose comme la norme pour les projets de numérisation de lames de pathologie.

Comprendre la technologie du QR Code

Principes de l’encodage QR Code

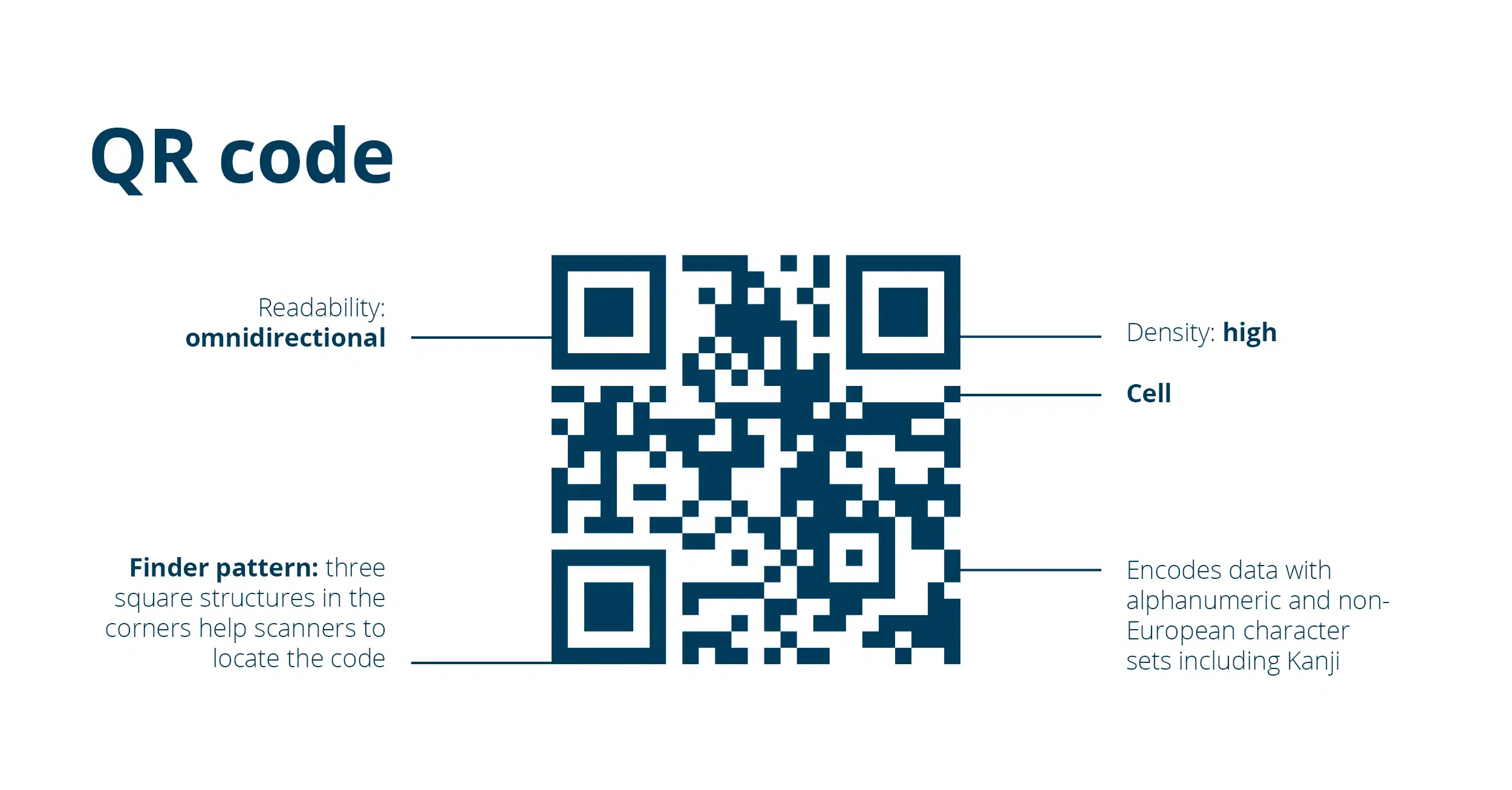

Le QR Code (Quick Response Code) est un code-barres matriciel inventé en 1994 par Denso Wave, une entreprise automobile japonaise. Cette technologie utilise une grille carrée de modules noirs sur fond blanc, lisible par des dispositifs d’imagerie tels que des caméras, et traitée à l’aide de la correction d’erreurs Reed-Solomon jusqu’à ce que l’image puisse être correctement interprétée.

Spécifications techniques clés :

• Structure : motifs de détection de position (trois carrés identiques aux coins), motifs d’alignement, motifs de synchronisation et cellules de données

• Capacité de données : jusqu’à 7 089 caractères numériques, 4 296 caractères alphanumériques ou 2 953 octets binaires

• Correction d’erreurs : quatre niveaux (L : 7 %, M : 15 %, Q : 25 %, H : 30 %) basés sur les codes Reed-Solomon

• Détection de l’orientation : les motifs de localisation intégrés permettent une lecture à 360 degrés

Les QR Codes sont conçus pour un décodage rapide et contiennent des motifs de localisation qui permettent aux scanners de détecter rapidement la position, la taille et l’orientation du code.

Comprendre la technologie du code Data Matrix

Principes de l’encodage Data Matrix

Le code Data Matrix (code DM) est un code-barres matriciel bidimensionnel composé de « cellules » ou modules noirs et blancs disposés selon un motif carré ou rectangulaire. Développé en 1994 par International Data Matrix, Inc., il a été conçu pour concentrer de grandes quantités d’informations dans un espace très réduit.

Spécifications techniques clés :

• Structure : motif de localisation en forme de « L » (lignes continues sur deux côtés adjacents), motif d’horloge (cellules sombres/claires alternées sur les côtés opposés) et zone de données

• Capacité de données : jusqu’à 3 116 caractères numériques, 2 335 caractères alphanumériques ou 1 556 octets binaires

• Correction d’erreurs : utilise la correction d’erreurs Reed-Solomon, peut reconstituer jusqu’à 30 % d’un code endommagé

• Plage de tailles : de 10×10 à 144×144 modules en format carré, ou jusqu’à 16×48 en format rectangulaire

Le motif de localisation en « L » fournit l’orientation, tandis que la bordure alternée sur les deux côtés restants définit la structure et la taille des cellules.

Principales différences entre le QR Code et le code Data Matrix

1. Taille physique et densité

• Code DM : plus compact, peut stocker les mêmes données dans un espace jusqu’à 30 % plus réduit qu’un QR Code

• QR Code : nécessite une surface plus importante pour une capacité de données équivalente

2. Correction d’erreurs et tolérance aux dommages

• Code DM : peut être lu correctement avec jusqu’à 30 % de dommages, supérieur pour les étiquettes petites et susceptibles d’être dégradées

• QR Code : 30 % de correction d’erreurs maximum uniquement au niveau de correction le plus élevé (H)

3. Flexibilité de forme

• Code DM : disponible en formats carré et rectangulaire

• QR Code : format carré uniquement

4. Conception du motif de localisation

• Code DM : bordure continue en forme de « L » sur deux côtés

• QR Code : trois carrés distincts de détection de position

5. Adoption sectorielle

• Code DM : standard dans l’électronique, la santé et l’industrie manufacturière (ISO/IEC 16022)

• QR Code : dominant dans le marketing grand public, la publicité et les applications généralistes

6. Exigences de taille minimale

• Code DM : peut être aussi petit que 2,5×2,5 mm tout en restant lisible

• QR Code : exige généralement des dimensions plus grandes pour une lecture fiable

Pourquoi le code Data Matrix est supérieur pour la numérisation des lames de pathologie

1. Contraintes d’espace sur les lames de verre

Les lames de pathologie disposent d’une surface limitée pour l’étiquetage tout en devant préserver la visibilité essentielle de l’échantillon tissulaire. La densité de données supérieure du code DM permet d’encoder :

• des identifiants uniques d’échantillons

• les informations patient (informations de santé protégées)

• les numéros d’accession du laboratoire

• les horodatages

• les numéros séquentiels des lames dans les cas comportant plusieurs lames

Le tout dans une zone de 6×6 mm qui n’interfère pas avec l’examen microscopique.

2. Durabilité dans des conditions de laboratoire exigeantes

Les lames de verre subissent :

• des procédés de coloration avec exposition à des produits chimiques

• des cycles répétés de chauffe et de refroidissement

• une manipulation mécanique avec un risque de rayures

• un stockage de longue durée avec un possible effacement

La correction d’erreurs robuste du code DM garantit une lecture fiable même lorsque les étiquettes sont partiellement dégradées, ce qui est fréquent dans les laboratoires d’histopathologie à fort débit.

3. Intégration avec les systèmes d’information de laboratoire

Le code DM respecte les normes ISO/IEC (16022) spécifiquement adoptées par :

• les Laboratory Information Management Systems (LIMS)

• les systèmes d’information des laboratoires d’anatomopathologie

• les logiciels des scanners de lames numériques

• les systèmes d’archivage et de recherche

Cette standardisation garantit l’interopérabilité entre les équipements de différents fournisseurs, un facteur essentiel dans les environnements de laboratoire multi-fournisseurs.

4. Exigences de numérisation à haute vitesse

Les flux de travail de pathologie numérique impliquent souvent :

• la numérisation par lots de centaines de lames

• des chargeurs et trieurs de lames automatisés

• une recherche rapide en base de données durant la numérisation

Le motif de localisation plus simple du code DM permet un décodage plus rapide à haut débit comparé au QR Code, réduisant les goulets d’étranglement dans la production de lames numériques.

5. Considérations relatives à la visibilité microscopique

L’empreinte plus réduite du code DM :

• minimise les interférences avec les marges tissulaires

• réduit l’obstruction durant l’examen microscopique

• permet un placement dans des coins standardisés sans affecter les zones diagnostiques

6. Conformité réglementaire

Le Data Matrix est spécifiquement reconnu dans :

• les exigences FDA d’identification unique des dispositifs (UDI)

• les standards GS1 pour l’identification des produits de santé

• les recommandations du College of American Pathologists (CAP) en matière d’identification des échantillons

Bonnes pratiques de mise en œuvre des codes DM en pathologie numérique

Placement et taille optimaux

• Placer dans le coin supérieur gauche (standardisé dans l’industrie)

• Taille minimale de 6×6 mm pour les lames standards

• Utiliser une gravure laser à contraste élevé ou une impression céramique

• Garantir une zone tranquille claire autour du périmètre du code

Stratégie d’encodage des données

• Inclure à la fois des données lisibles par l’humain et des données encodées

• Utiliser des formats de données compacts (Base64, compression lorsque c’est approprié)

• Mettre en œuvre des sommes de contrôle au sein des données encodées

• Standardiser les champs de données dans tout le réseau de laboratoires

Considérations relatives aux scanners et aux lecteurs

• Déployer des lecteurs omnidirectionnels dans les systèmes automatisés

• Utiliser des caméras avec une focale adaptée aux racks de lames

• Veiller à ce que l’éclairage minimise les reflets sur les lames de verre

• Valider une fiabilité de lecture supérieure à 99,9 % en contrôle qualité

Solution KFBIO : équipement d’impression de codes DM conçu pour les lames de pathologie

L’application des bonnes pratiques d’impression de codes DM décrites ci-dessus repose sur un équipement professionnel de qualité industrielle. Dans le domaine de la numérisation des lames de pathologie, les systèmes de marquage laser ultraviolet de la série KF-UV-150 et KF-UV-300 de KFBIO constituent des solutions ciblées éprouvées sur le marché. Leur conception est parfaitement alignée sur les exigences du laboratoire de pathologie en matière d’identification permanente de haute précision.

Le principal avantage de ces systèmes réside dans leur précision d’impression exceptionnelle. Par exemple, le KF-UV-150 peut atteindre un espacement minimal de lignes de 0,01 mm, garantissant que des codes Data Matrix à haute densité, à la structure cellulaire claire et aux bords nets, peuvent être produits même au sein de la zone d’étiquetage minuscule d’une lame (par exemple 6×6 mm). Cette résolution extrêmement élevée est essentielle pour que le code QR puisse être lu rapidement et avec précision par les dispositifs de numérisation. Le KF-UV-300 propose également des capacités de haute précision, avec une précision de répétabilité de ±0,02 mm, répondant aux exigences de stabilité du fonctionnement industriel en continu.

Deuxièmement, leur technologie de marquage laser ultraviolet sans contact offre un avantage transformateur. Cette technologie ne nécessite aucun consommable tel que cartouches d’encre ou rubans. Elle utilise un laser pour graver directement la couche de peinture de la lame, créant un marquage permanent. Cette méthode produit non seulement des marquages qui ne s’estompent ni ne s’effacent, mais permet aussi, grâce à un contrôle précis de l’énergie laser, d’obtenir un « gravage uniquement sur la couche de peinture ». Cela signifie qu’elle crée un identifiant net sans pénétrer ni endommager le substrat de verre de la lame, évitant ainsi que les réactifs de coloration ultérieurs ne fuient et provoquent des bavures — en pleine conformité avec les exigences de qualité de la préparation des échantillons de pathologie.

Par ailleurs, ces systèmes s’intègrent profondément dans le flux de travail efficace du service de pathologie. Ils prennent en charge un chargement par magasin, un seul magasin pouvant accueillir plus de 75 lames, et offrent à la fois un mode de sortie séquentielle par lots et un mode d’impression rapide à l’unité, répondant à la fois aux besoins de traitement à fort volume et à la flexibilité des postes de travail individuels. Le logiciel intégré s’interface de manière transparente avec le LIS (Laboratory Information System), le HIS (Hospital Information System) et le PIS (Pathology Information System) de l’hôpital, permettant un flux de données automatisé depuis les informations patient jusqu’à l’étiquetage des lames. Cela réduit significativement les erreurs de saisie manuelle et renforce la fiabilité de l’ensemble du flux de travail numérique.



Par conséquent, choisir un équipement spécifiquement conçu pour l’environnement de la pathologie, tel que la série KF-UV, est une étape essentielle pour traduire les avantages techniques du code DM en gains de productivité tangibles. Cela pose des fondations solides pour la traçabilité intégrale et la numérisation de haute qualité des lames de pathologie.

Conclusion : l’avenir de l’identification des lames

Tandis que les laboratoires de pathologie du monde entier basculent vers des flux de travail entièrement numériques, le choix de la technologie de code-barres a des implications majeures sur l’efficacité, la précision et la scalabilité. Si les QR Codes répondent bien à de nombreuses applications généralistes, le code Data Matrix offre des avantages spécifiques qui s’alignent parfaitement sur les exigences de la numérisation des lames de pathologie.

La taille compacte, la tolérance supérieure aux dommages, la standardisation sectorielle et la haute densité de données font du code DM le choix logique pour les systèmes modernes de pathologie numérique. Les laboratoires qui mettent en place ou modernisent leur infrastructure de numérisation devraient privilégier la compatibilité Data Matrix dans leurs scanners, imprimantes et systèmes d’information afin d’assurer un fonctionnement fluide et résistant aux erreurs.

Pour les services de pathologie qui planifient des projets de numérisation, retenir le Data Matrix comme technologie standard d’identification leur apportera :

• une réduction des taux d’erreur dans le suivi des échantillons

• un débit supérieur dans les opérations de numérisation des lames

• une meilleure conformité aux normes du secteur de la santé

• une durabilité à long terme des archives de lames

• une interopérabilité avec les réseaux mondiaux de pathologie

Le faible investissement dans une mise en œuvre standardisée du code DM génère des retours substantiels en efficacité opérationnelle, en sécurité des patients et en préparation aux technologies émergentes telles que l’intelligence artificielle dans le diagnostic anatomo-pathologique.
